BOK-30手电两用粉末压片机主要应用于实验室小规模分模成型使用、可用于陶瓷、粉末冶金、电池、水泥等行业。

油路原理 Circuit Principle

电动机10经减速箱13及斜盘来驱动双柱塞泵，液压油经吸油阀15及出油阀16压入大油缸中产生压力，电接点压力表11显示并控制系统中压强，达到所设定的压力后电动机10自动停止工作，松开放油阀7卸压后，大活塞6自动复位。

操作说明 Operating Instructions

（1）电源插座必须有可靠接地

（2）松开注油孔螺钉14

（3）将电接点压力表的上限指针调到所需压力位置

（4）将模具或需加油物品放在工作台5上，并旋紧丝杠3

（5）拧紧放油阀7

（6）闭合电源开关1按下启动开关即可工作当达到设定压力时电机停止工作

（7）松开放油阀7，按下停止按钮，工作完哔

注意事项 Notes

（1）使用前应仔细阅读说明书

（2）检查电源是否可靠接地，以保证人身安全

（3）使用前需松开注油孔螺钉，以保证机器正常运转

（4）注意压力表上限（HW-20型 33.3MPa HW-30型 35MPa）否则会发生危险

（5）注意大活塞的升程为20mm超出后将影响大活塞的自动复位

（6）应保证变速箱中的足够的润滑油

（7）应保持系统中液压油的清洁，液压油为30#机油

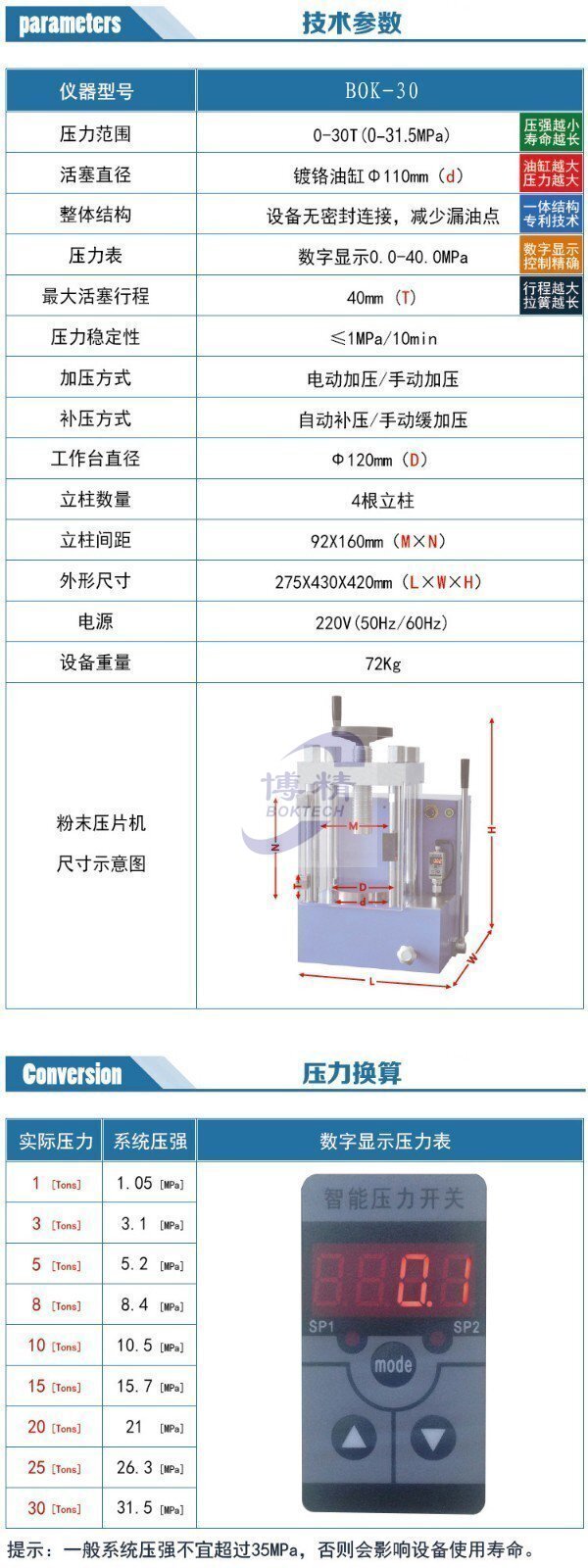

技术指标 Indicators

BOK-30	技术参数
压力范围	0~30吨（0~35MPa）
电源	220V
功率	180W
活塞直径	Φ105mm
活塞行程	20mm
工作台直径	Φ125mm
工作空间	165×165×150mm
压力稳定性	≤1MPa/5min
重量	87公斤
外形尺寸	375×390×495mm
